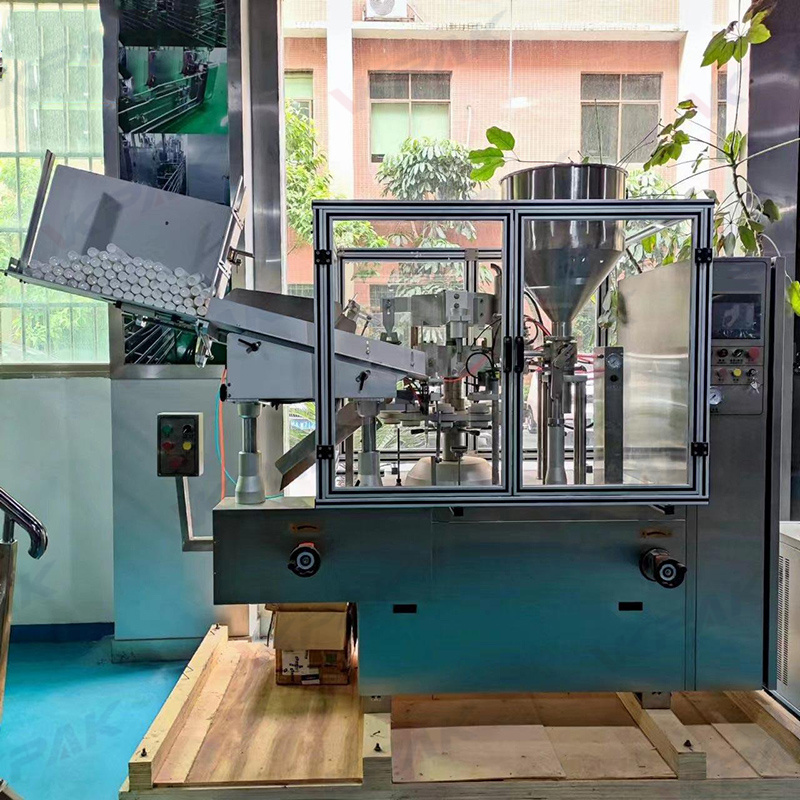

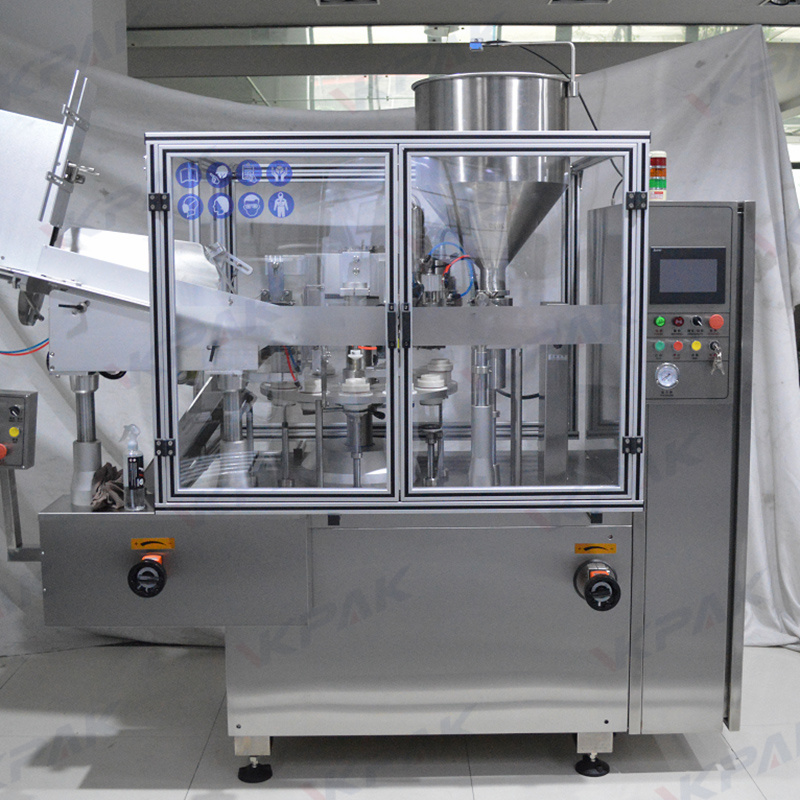

VK-TFS-009H Macchina automatica per il riempimento e la sigillatura di tubi di plastica
La macchina adotta un sistema di controllo con touch screen e PLC. Il sistema di riscaldamento ad aria calda è dotato di alimentazione automatica dei tubi, posizionamento automatico, riscaldatore rapido ad alta efficienza importato e flussometro altamente stabile. Presenta caratteristiche quali tenuta ermetica, alta velocità, assenza di danni alla superficie nel punto di saldatura e una forma di saldatura esteticamente gradevole e precisa. La macchina può essere equipaggiata con teste di riempimento di diverse specifiche per soddisfare le esigenze di riempimento di fluidi con viscosità differenti. È inoltre fornita una copertura antipolvere in fibra di vetro organica.
Metodo di sigillatura: Saldatura ad aria calda
Velocità di uscita: 30-60 pezzi/min
Dimensione: L2500*P1200*A2400mm
Questa macchina per il riempimento e la sigillatura di tubi è ampiamente utilizzata nei settori farmaceutico, cosmetico, alimentare e chimico, ecc. È adatta a vari tipi di tubi flessibili in composito alluminio-plastica e tubi flessibili in plastica.
La riempitrice-sigillatrice automatica per tubi in plastica VK-TFS-009H è progettata per il riempimento e la sigillatura di tubi in plastica, tubi compositi e tubi in alluminio-plastica. Vanta una velocità di produzione di 50-80 tubi al minuto, un intervallo di riempimento da 3 a 500 ml per tubo e una precisione di riempimento di ≤±0,5%. La macchina presenta una struttura compatta, è conforme agli standard del settore farmaceutico e i componenti sono realizzati con materiali di alta qualità come acciaio inossidabile e acciaio inossidabile 316L. È adatta a settori quali quello farmaceutico, alimentare e dei prodotti chimici per uso domestico.
Funzione:

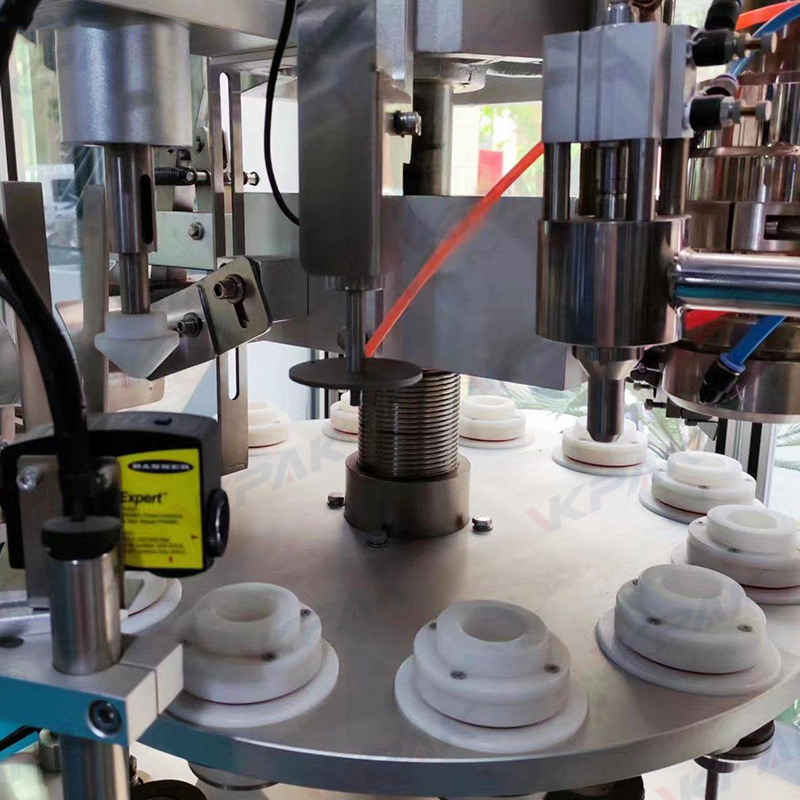

1. Grazie alle 12 stazioni e al manipolatore integrato, la macchina è in grado di soddisfare diverse esigenze di piegatura e sigillatura dei tubi in alluminio. Si tratta di una macchina multifunzionale.
2. L'alimentazione del tubo, la marcatura dell'occhiello, la pulizia interna del tubo (opzionale), il riempimento del materiale, la sigillatura (piegatura della coda), la stampa del numero di lotto e lo scarico dei prodotti finiti possono essere eseguiti automaticamente (l'intera procedura).
3. Il controllo servoassistito consente di regolare con precisione e comodità la quantità di riempimento tramite touch screen.
4. A seconda della lunghezza del tubo, l'altezza della camera del tubo può essere facilmente regolata tramite motore. Il sistema di alimentazione a inversione esterna rende il caricamento del tubo più comodo e ordinato.
5. La tolleranza di precisione del sensore fotografico del collegamento meccanico è inferiore a 0,2 mm. L'ambito dell'aberrazione cromatica tra il tubo e il punto di riferimento oculare è ridotto.
6. La macchina è dotata di un sistema di controllo integrato fotoelettronico, elettrico e pneumatico. In assenza del tubo, non è possibile il riempimento. Emette un allarme in caso di bassa pressione. La macchina si arresta automaticamente in caso di errore del tubo o di apertura dello sportello di sicurezza.
7. Il riscaldatore istantaneo a tre strati con riscaldamento ad aria interna non danneggia il disegno sulla parete esterna del tubo e garantisce una tenuta solida e impeccabile.
Parametro tecnico:
| Modello | VK-TFS-009H |
| Potenza totale | 2 kW 380 V/220 V 50 Hz |
| potere di termosaldatura | 3 kW |
| Materiale tubolare | Tubo di plastica, tubo laminato |
| Diametro del tubo (pistone) | φ10-φ60 |
| Lunghezza del tubo (mm) | 45-300 (personalizzabile) |
| Volume di riempimento | 5-500 ml (regolabile) |
| Precisione di riempimento | ≤±0,5% |
| Velocità (giri/min) | 2.5-7 |
| Capacità produttiva (pz/min) | 30-60 (regolabile) |
| fornitura d'aria | 0,55-0,65 MPa 0,1 m³/min |
| Universo finale | 2500×1200×2400 mm |
| Peso della macchina | 500 kg |
processo lavorativo

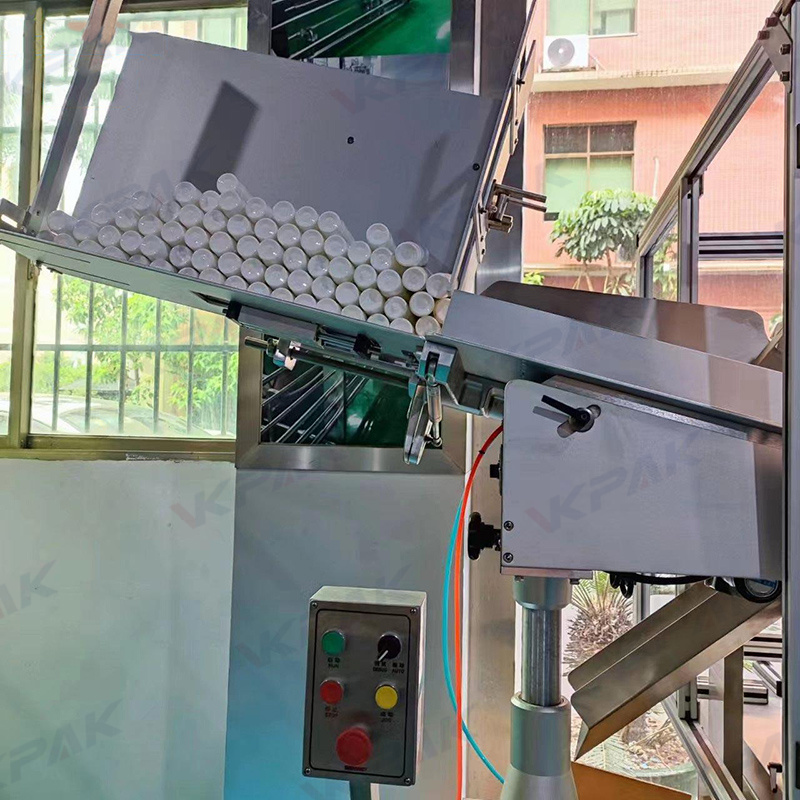

Caricamento automatico dei tubi uno alla volta
Orientamento del segno di colore e rilevamento del tubo

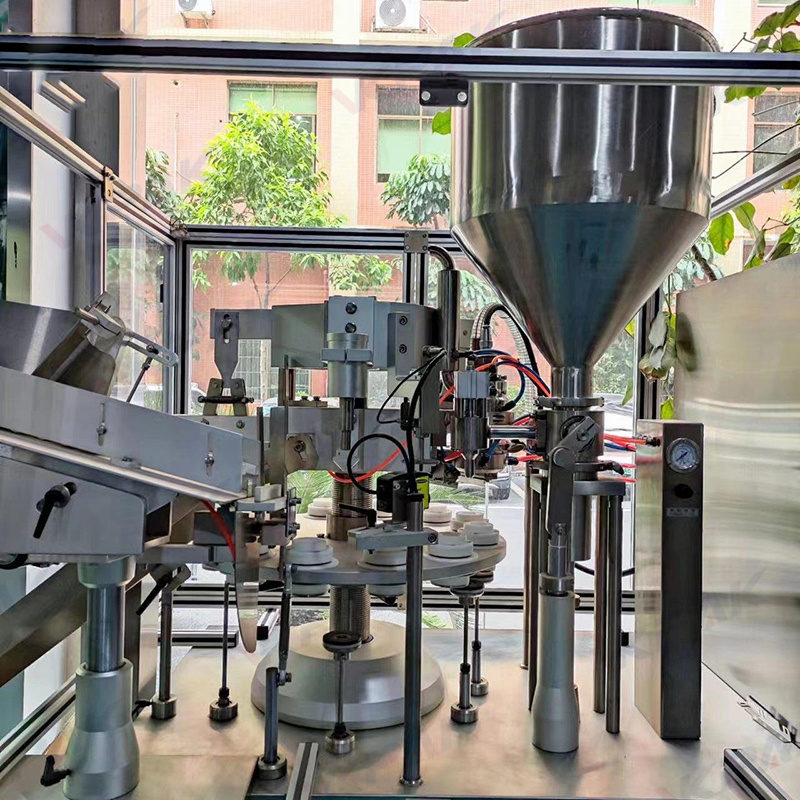

Riempimento automatico
Riscaldamento ad aria calda
Sigillatura e codifica della data
Taglio
E-jet il prodotto finito
Caratteristiche:

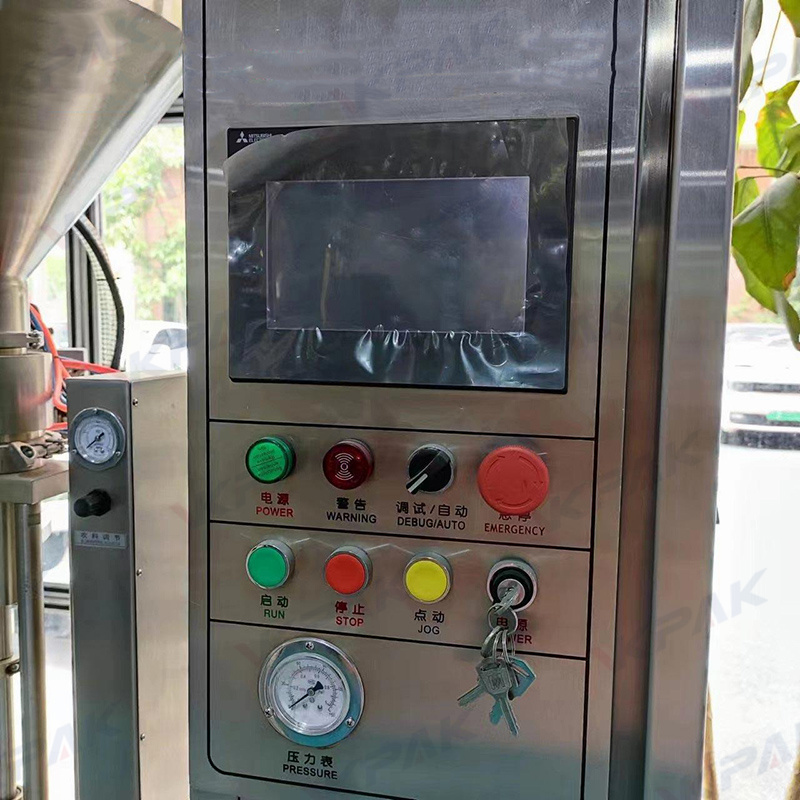

1. Schermo operativo di alta qualità con display LCD e controllo PLC, facile da usare e più intuitivo. Regolazione continua della velocità, impostazione dei parametri, conteggio della produzione, indice di pressione e visualizzazione dei guasti.
2. Esecuzione automatica dell'alimentazione dei tubi, del registro tramite fotocellula, del riempimento con gas inerte (opzione a1), del riempimento e della sigillatura del materiale, della stampa del numero di lotto e dell'uscita dei prodotti finiti.
3. Registro della fotocellula ad alta previsione, che riduce l'ambito dell'aberrazione cromatica.
4. Parti di regolazione esterne in posizione, display digitale della posizione, regolazione comoda e precisa (adatta alla produzione di prodotti variabili).
5. Controllo integrato meccanico, fotoelettrico, elettrico e pneumatico, raggiunge la funzione "nessun tubo, nessun riempimento": avviso se il tubo è posizionato in modo errato o la pressione è superiore a 10 W, si arresta automaticamente all'apertura dello sportello di protezione.
Applicazione:
La riempitrice e sigillatrice per tubetti flessibili è adatta al riempimento di unguenti, creme, gel e prodotti viscosi in tubetti di plastica, tubetti in plastica laminata, tubetti in alluminio-plastica laminata, ecc., e alla sigillatura dei tubetti riempiti mediante riscaldamento dell'estremità. L'estremità sigillata del tubetto può avere forma dritta o irregolare. Allo stesso tempo, questa macchina riempitrice e sigillatrice per tubetti non solo permette di stampare il codice del lotto sull'estremità sigillata, ma anche di rifilarla per ottenere prodotti finiti. La riempitrice per tubetti può essere utilizzata per il confezionamento di cosmetici, nell'industria leggera, nel confezionamento di prodotti medicali e farmaceutici e alimentari.
Nota:
Per ottenere prestazioni ottimali, è necessario mantenere un'alimentazione elettrica e una pressione dell'aria adeguate.
Le caratteristiche di sicurezza, come i pulsanti di arresto di emergenza, i dispositivi di blocco delle porte e i dispositivi di limitazione del sovraccarico, devono essere comprese e utilizzate correttamente.
Una corretta regolazione dei vari componenti, come la fessura del tubo, l'ugello di riempimento e il pistone di dosaggio, è fondamentale per un funzionamento efficiente.
La manutenzione e la pulizia regolari di componenti come il cilindro del materiale, l'orifizio di iniezione, la valvola di riempimento e lo stantuffo sono necessarie per la longevità e le prestazioni della macchina.
