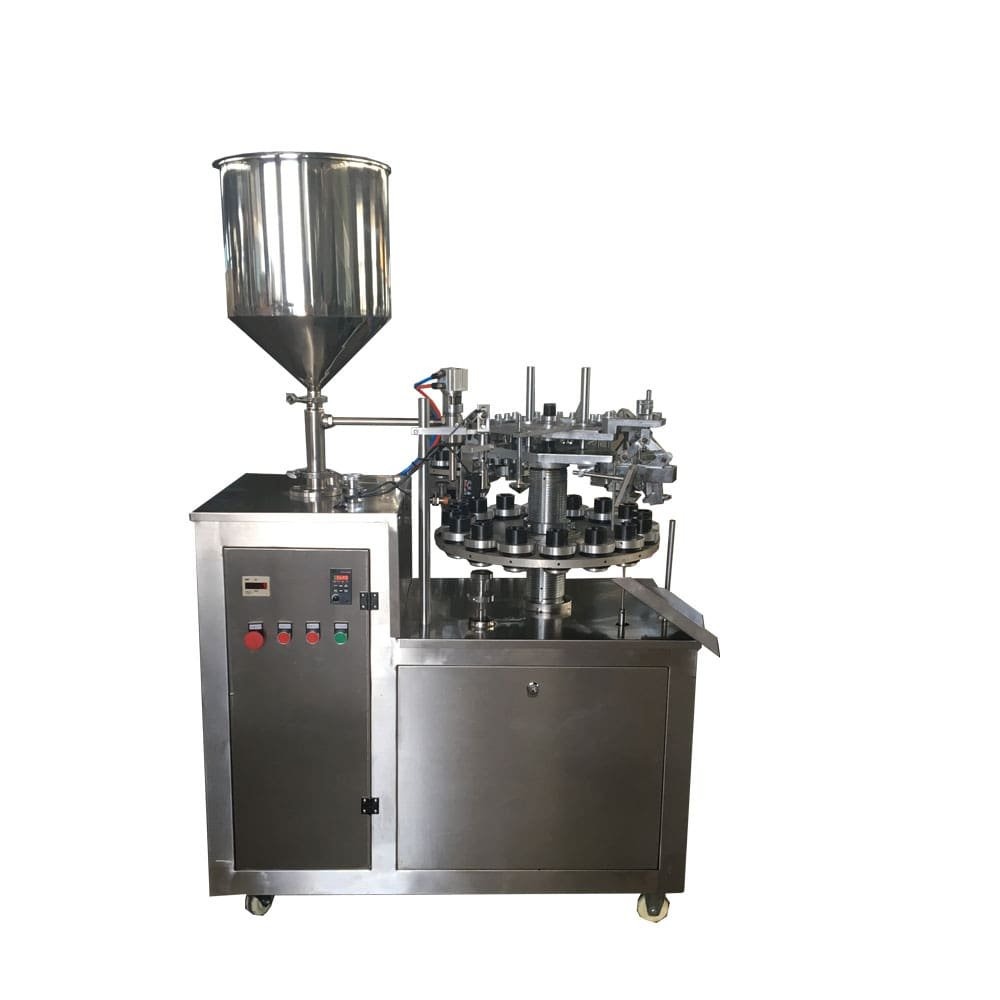

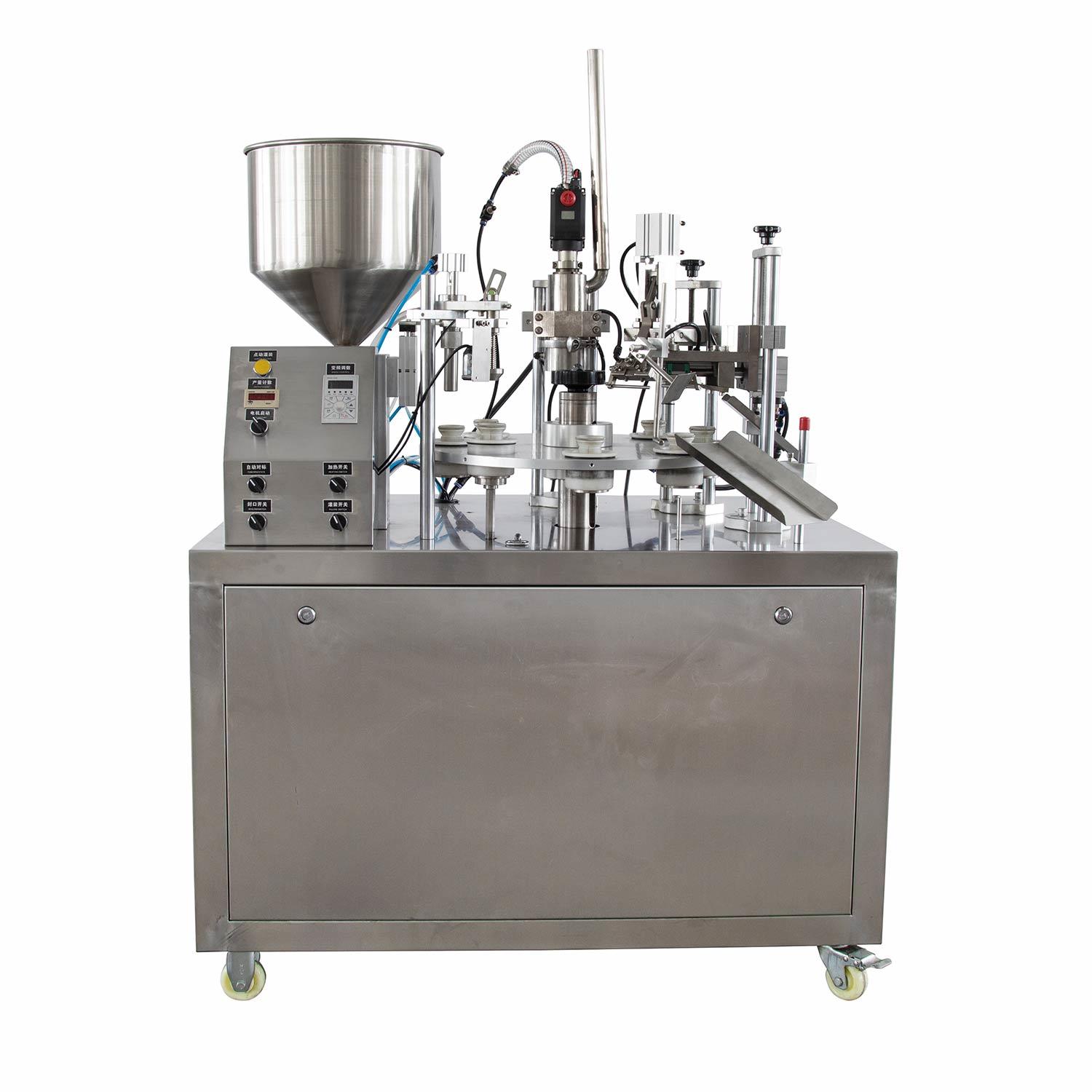

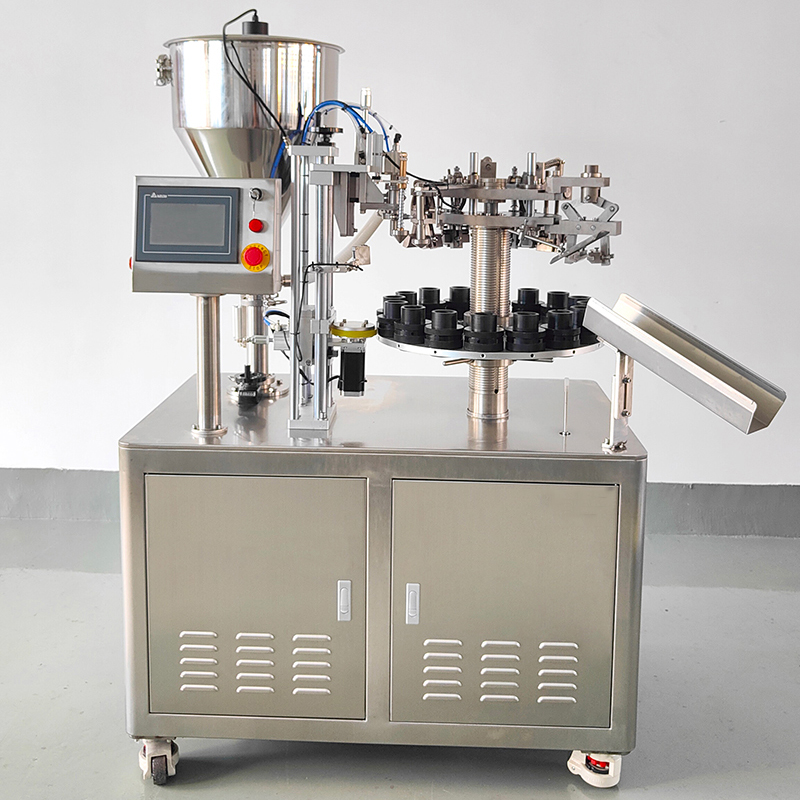

Macchina riempitrice e sigillatrice semiautomatica per tubi in alluminio VK-TFS-006A
La macchina semiautomatica per il riempimento e la sigillatura di tubi in alluminio è adatta per tubi metallici. È in grado di eseguire in un'unica macchina le operazioni automatiche di posizionamento del marchio a colori, riempimento, piegatura, codifica del lotto e uscita del prodotto finito.

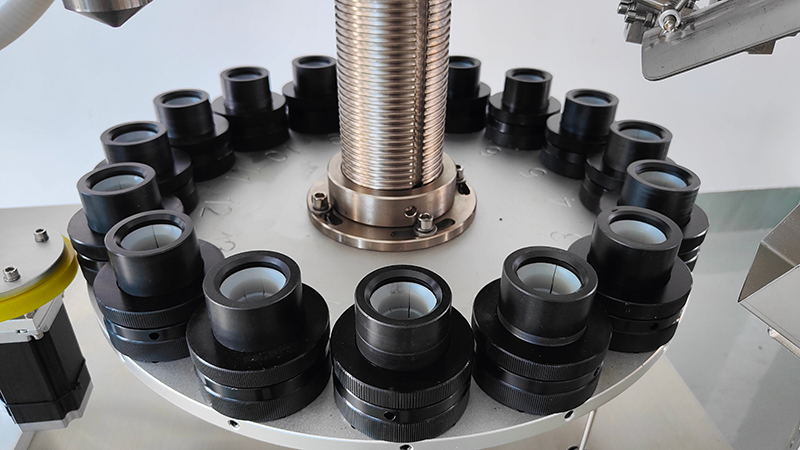

Dotata di una tavola rotante automatica con 16 postazioni di lavoro, la macchina posiziona manualmente i tubi di alluminio negli appositi supporti da parte dell'operatore. Successivamente, la macchina procede automaticamente alla ricerca, al riempimento e alla piegatura dei tubi. Il riempimento avviene solo quando viene rilevato un tubo. In assenza di tubo, non si effettua il riempimento, per evitare errori. Il riempimento è azionato da un cilindro pneumatico e la capacità e la precisione di riempimento sono controllate dal circuito del cilindro.
Metodo di sigillatura: Sigillatura pieghevole
Velocità di uscita: 25-50 pezzi/min
Dimensione: L1500*P700*A1800mm
La macchina riempitrice e sigillatrice per tubi in alluminio è adatta al riempimento e alla sigillatura di tubi metallici in alluminio. La macchina è specificamente progettata per i clienti che producono colla istantanea, prodotti chimici o medicinali. Dopo ogni ciclo di lavoro, si ottiene una doppia sigillatura quadrupla. Grazie alla sua sicurezza e tenuta all'aria, possiamo garantire un'eccellente qualità dei prodotti. Questa macchina adotta un sistema di regolazione continua della velocità e un controllo fotoelettrico. Senza tubo, non c'è riempimento. Per quanto riguarda i diversi tipi di tubi metallici, è sufficiente inserirli nello stampo con i diametri desiderati.
Tieni presente che in questa serie sono disponibili diversi modelli tra cui scegliere!
Funzione:
La macchina per il riempimento e la sigillatura di tubi in alluminio è realizzata in acciaio inossidabile SS 304 di alta qualità.
Tutti gli elementi a contatto con il prodotto sono realizzati in acciaio inossidabile di alta qualità SS 304 o SS 316 (opzionale).
Controllo dei parametri e del processo di sigillatura tramite touch screen e PLC, con opzione di salvataggio.
Errore di precisione del riempimento: < ± 1 % del volume
Codifica a lato singolo con set di caratteri incluso
Chiusura a doppia piega (personalizzabile)
Produzione fino a 25-50 tubi/minuto
Compatibile con tubi interamente in alluminio
Parametro tecnico:
| Modello | VK-TFS-006A |
| Peso | 350 kg |
| Energia | 220V/50Hz |
| Quantità di riempimento | 1-5 g/5-25 g/20-75 g/75-250 g |
| Materiale di riempimento idoneo | Tubi in alluminio e metallo |
| Data di stampa | 1-2 righe (numeri e lettere) |
| Dimensione | 1500*700*1800 mm |
| Motore | 1,5 kW |
| Capacità | 25-50 tubi/min |
| Diametro massimo del tubo. | 60 mm |
| Funzione aggiuntiva | Bombola ad aria compressa Funzione di riempimento per immersioni |
processo lavorativo

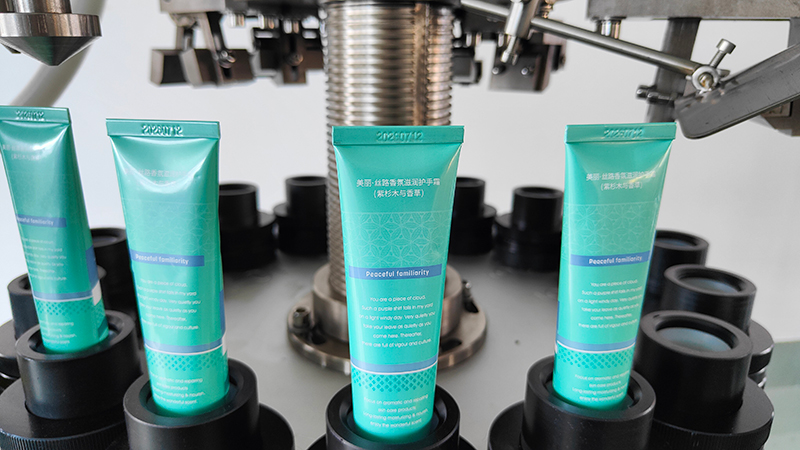

Caricamento manuale dei tubi, uno per uno.

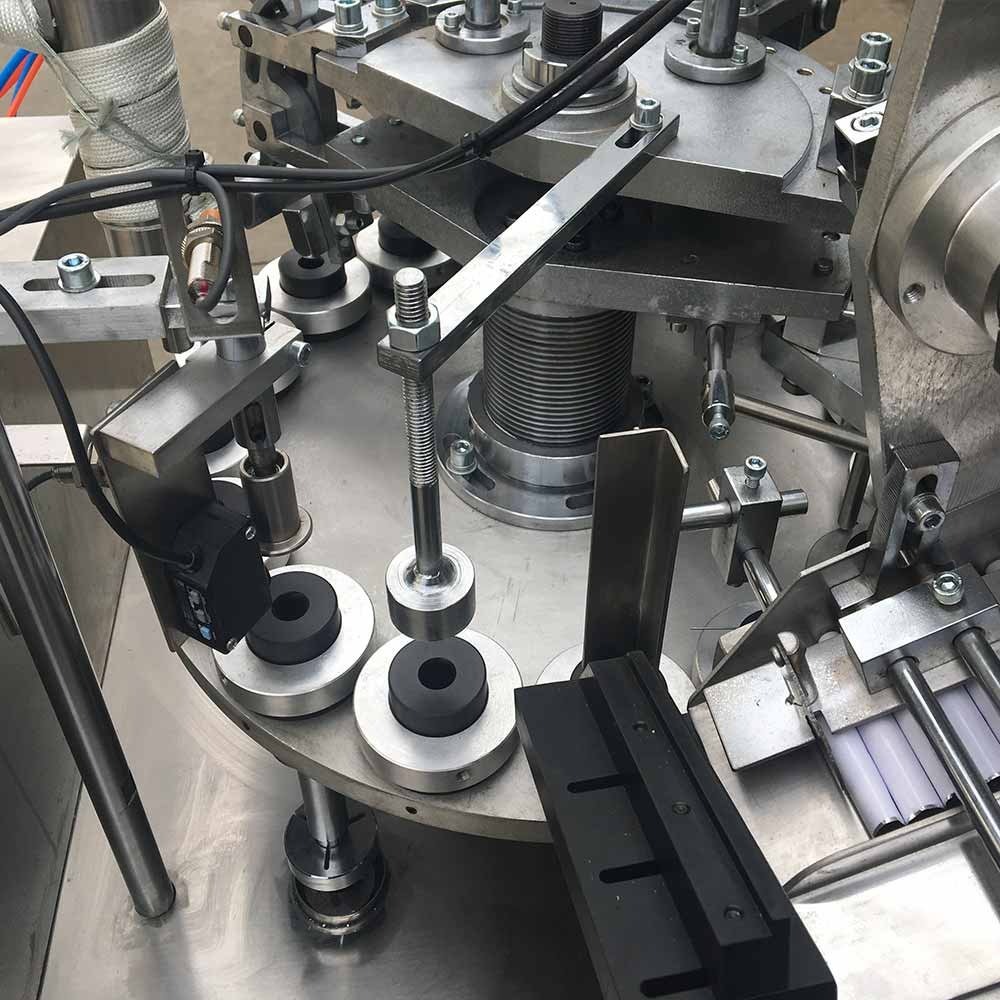

Orientamento del segno di colore e rilevamento del tubo
Riempimento automatico, senza tubo non si riempie, 2 tramogge per 2 colle

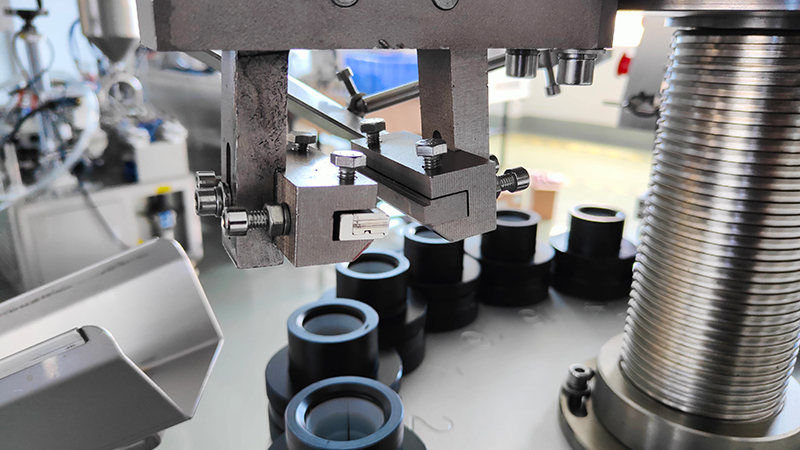

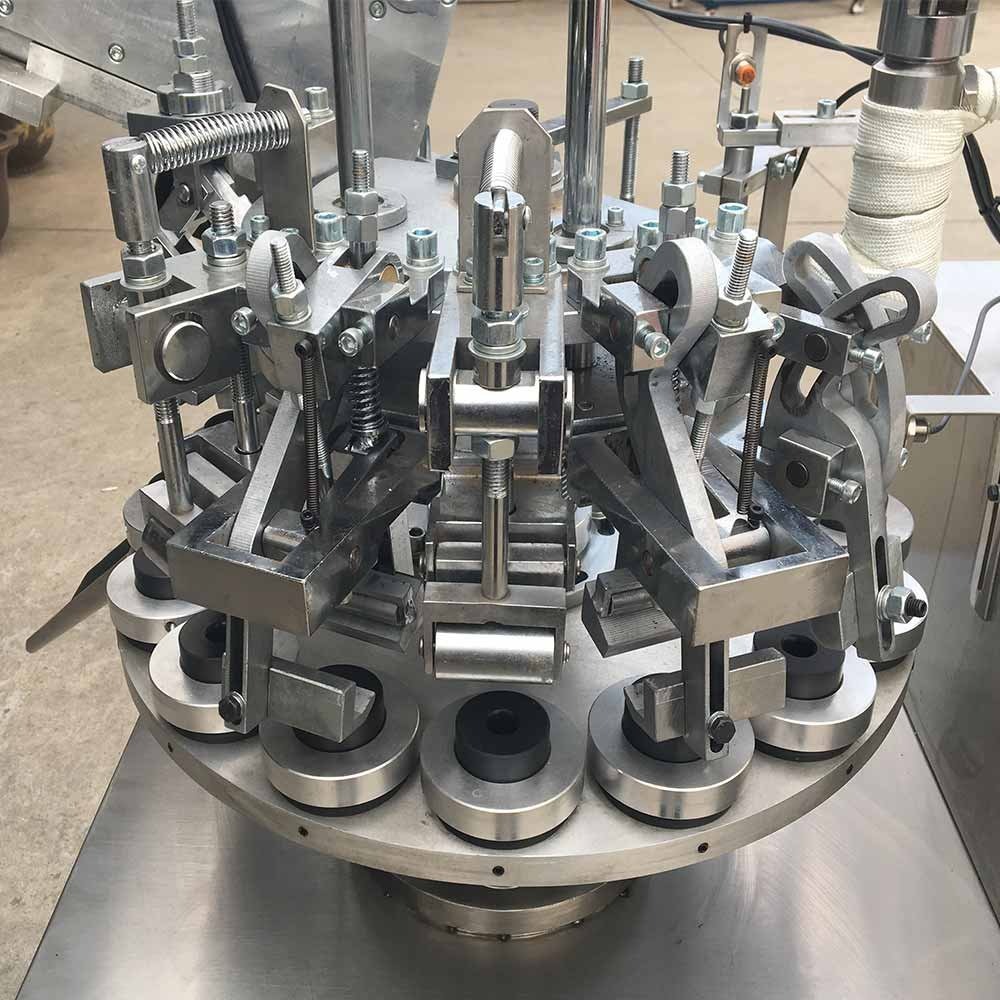

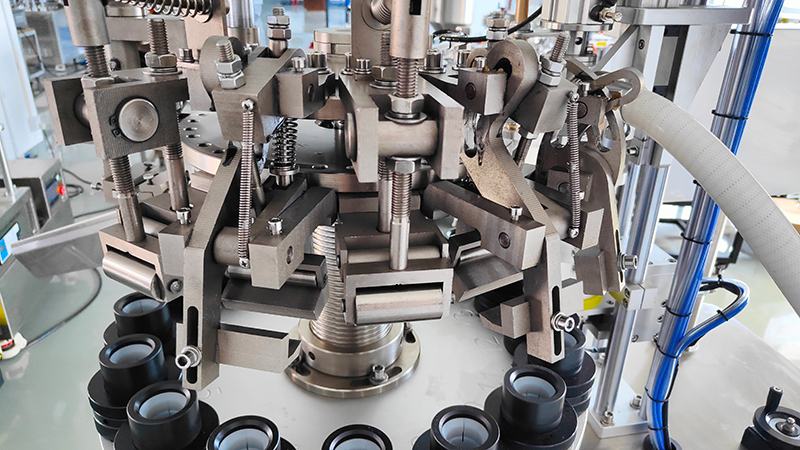

Piegatura (3 o 4 pieghe): appiattimento → piegatura 90° → appiattimento → piegatura 90° → appiattimento → piegatura -90° → appiattimento con codice data

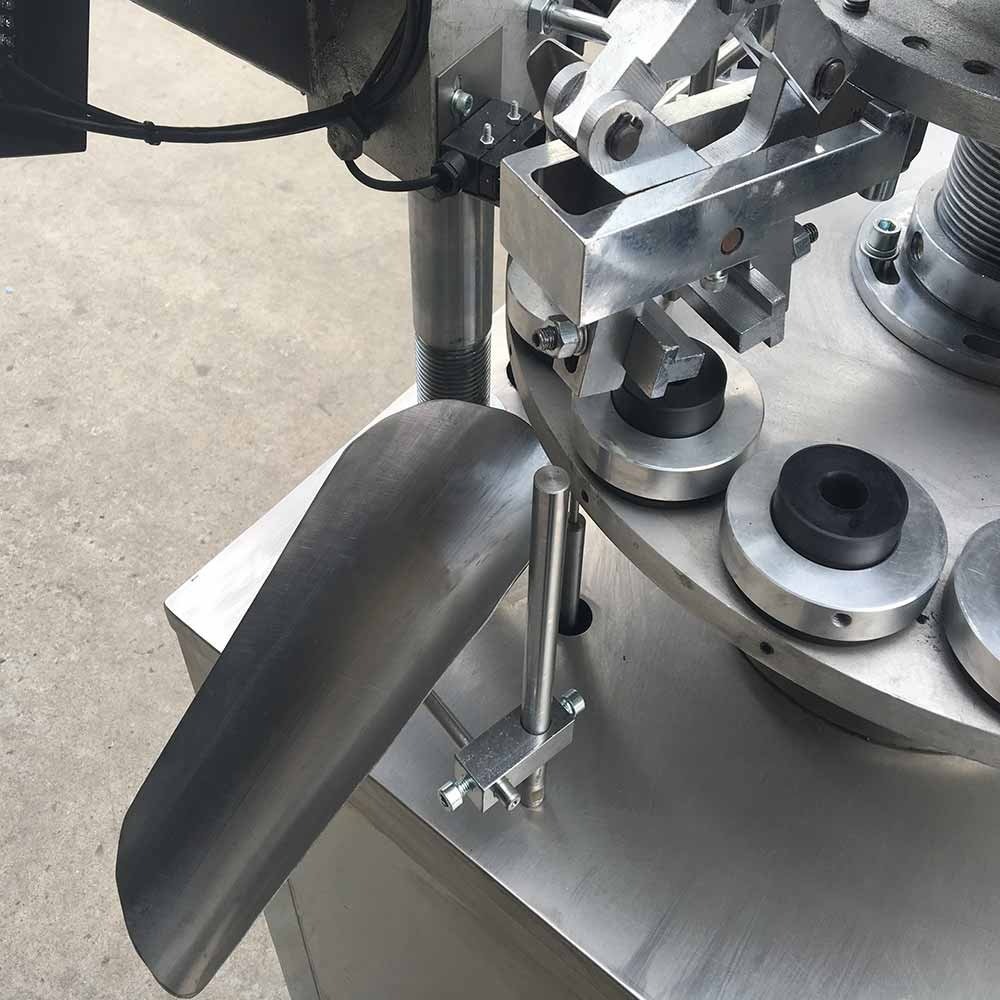

E-jet il prodotto finito
Applicazione:
Questa macchina serve a riempire tubi metallici con unguenti di volume quantitativo e a richiuderne l'estremità. È ampiamente utilizzata nell'industria farmaceutica, cosmetica, alimentare e chimica. Ad esempio: unguenti, creme, colla bicomponente, colla epossidica, oli per la pelle, tinture per capelli, lucido da scarpe, dentifricio, ecc.

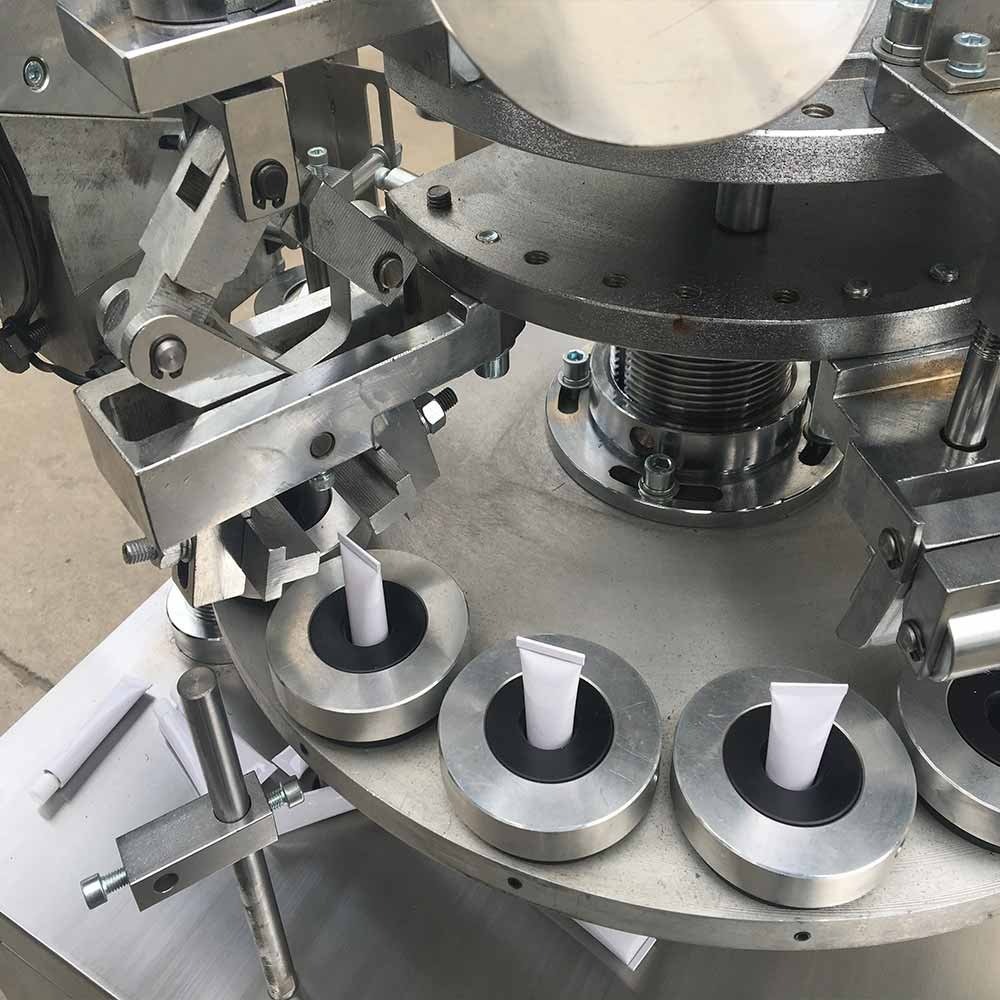

Questa macchina presenta un processo ottimizzato che inizia con il posizionamento manuale del tubo nella stazione della ruota a stella. Da lì, il tubo si sposta alla stazione di rotazione dove il punto di riferimento sulla parte superiore del tubo viene rilevato e ruotato nella direzione corretta. Successivamente, il tubo si sposta alla stazione di riempimento dove viene riempito tramite una pompa a pistone di precisione. Una volta riempito, il tubo passa alla stazione di piegatura e sigillatura dei bordi, garantendo una sigillatura sicura e professionale. Infine, il tubo viene scaricato, pronto per l'uso.
Il nostro monoblocco è dotato di controlli PLC avanzati, che ne semplificano l'utilizzo e il controllo. L'elevato livello di automazione e precisione lo rendono la scelta ideale per le piccole e medie imprese che desiderano ottimizzare il proprio processo di confezionamento.
