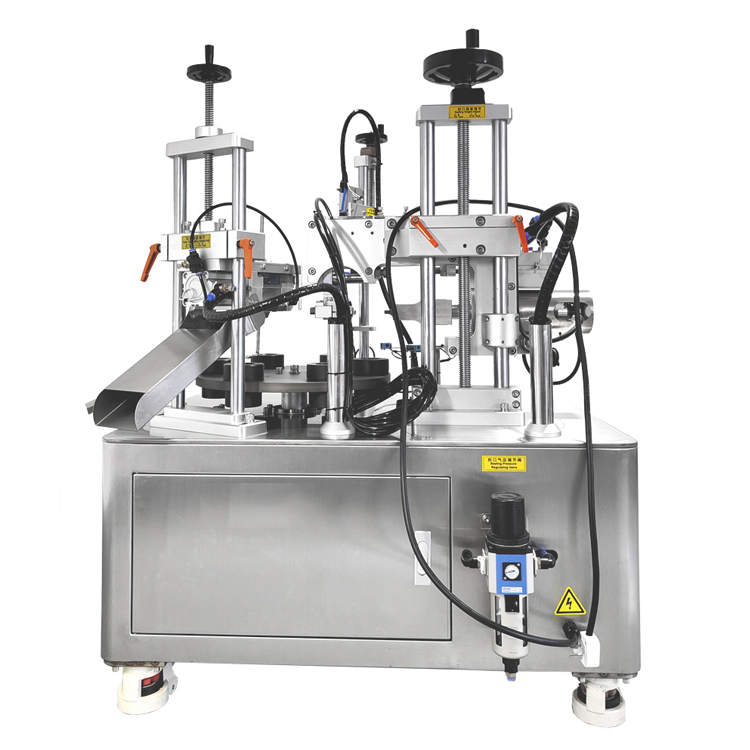

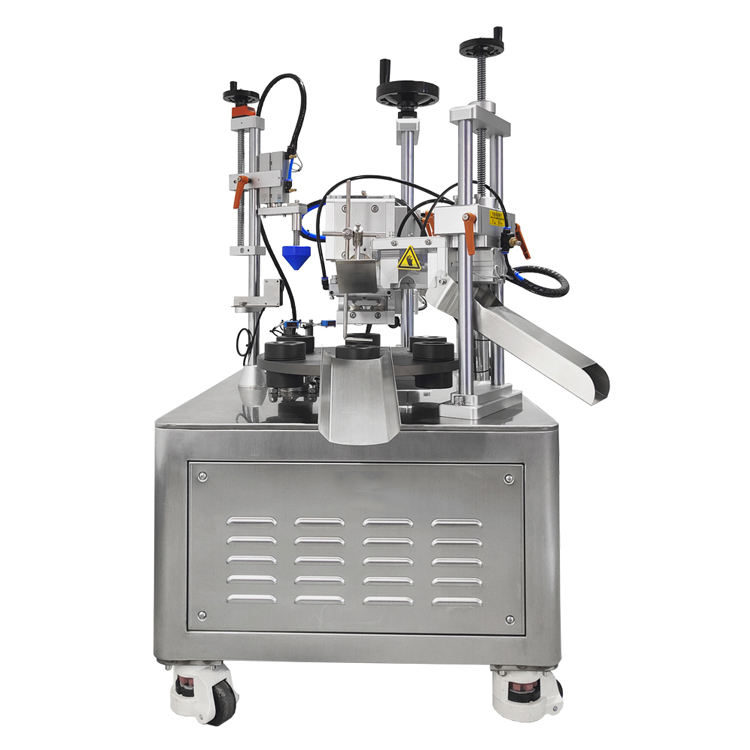

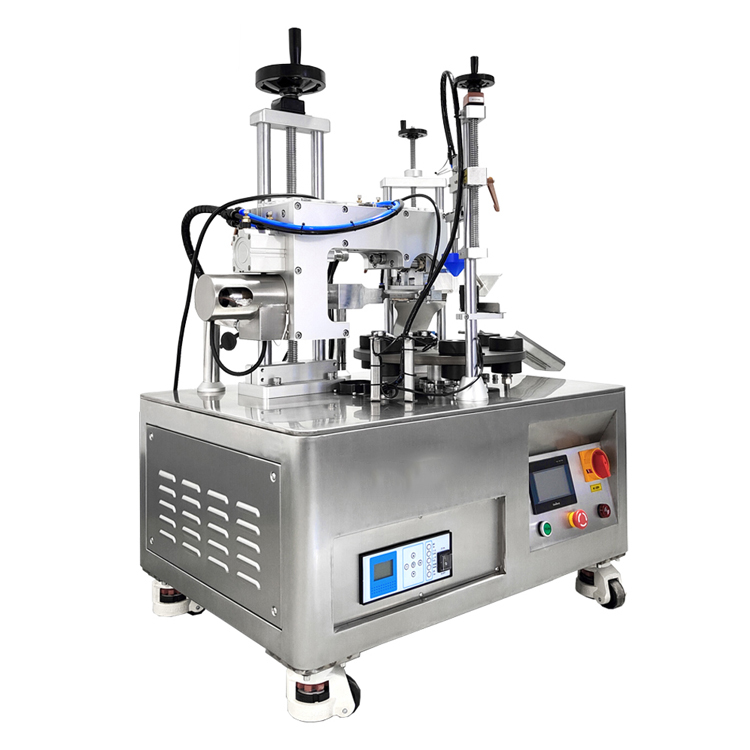

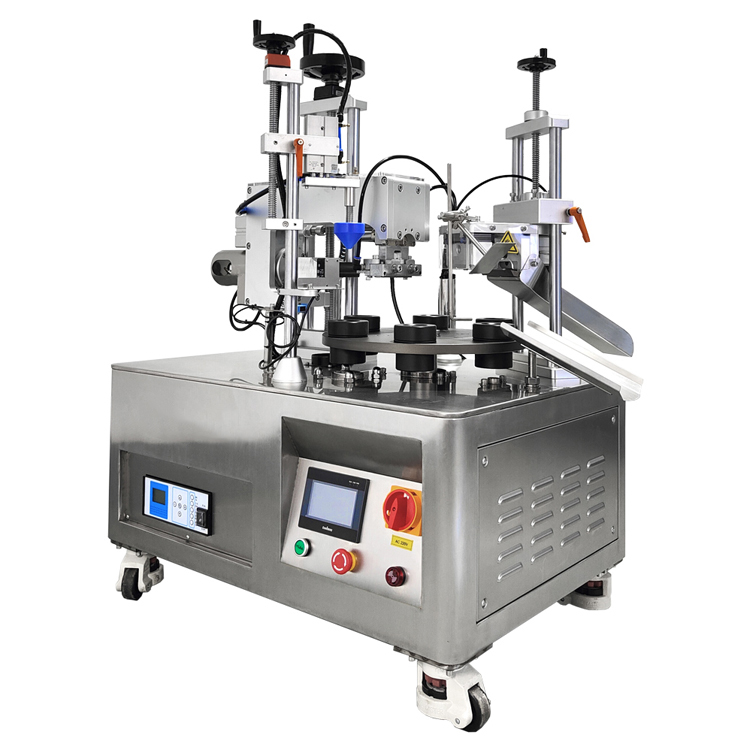

Macchina semiautomatica per la sigillatura di tubi a ultrasuoni VK-TS-006D
La termosaldatrice rotativa semiautomatica per tubi è utilizzata per la sigillatura di tubi in plastica e laminati. Questa macchina raggiunge una maggiore produttività grazie all'utilizzo di una tavola rotante e a funzioni di sigillatura automatica.
Metodo di sigillatura: Sigillatura a ultrasuoni
Velocità di uscita: 22-25 pezzi/min
Dimensione: L1030*P780*A1290mm
Parametro
| Modello | VK-UTS-006D |
| Frequenza | 20 kHz |
| Energia | 2600W |
| Alimentazione elettrica | AC 220V/110V monofase 50/60Hz |
| Capacità | 22-25 pezzi/min |
| Diametro di tenuta. | 10-50 mm (disponibili anche misure personalizzate) |
| Altezza del tubo | 50-250 mm |
| Pressione dell'aria | 0,6 MPa |
| Consumo di aria | 0,35 m³/min |
| Dimensione | L1030*P780*A1290 |
| NW | 167 kg |
- La macchina è realizzata in acciaio inossidabile 304 di alta qualità.
- Orientamento automatico del tubo, sigillatura con codifica, rifilatura ed espulsione
- Produzione fino a 25 tubi al minuto
- PLC per il controllo dei parametri di tenuta

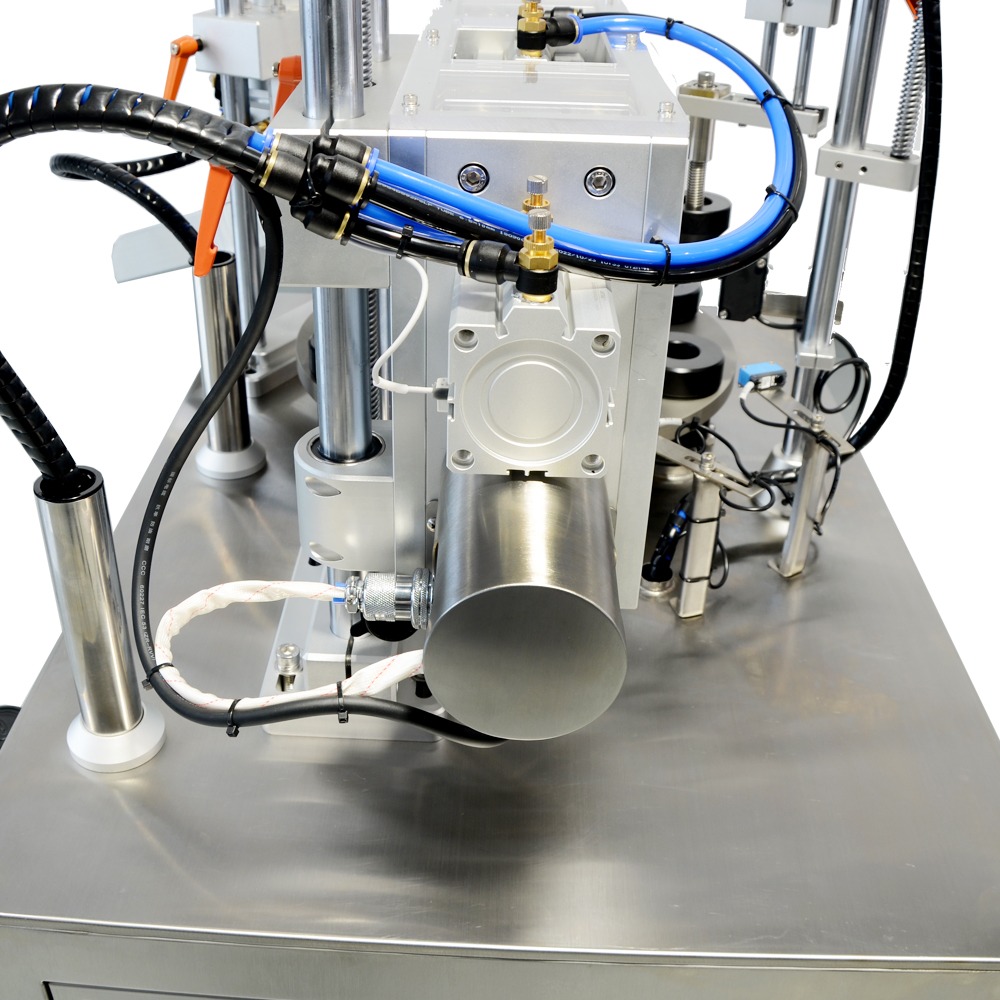

- Tecnologia di sigillatura a ultrasuoni
- Ingombro ridotto
processo lavorativo

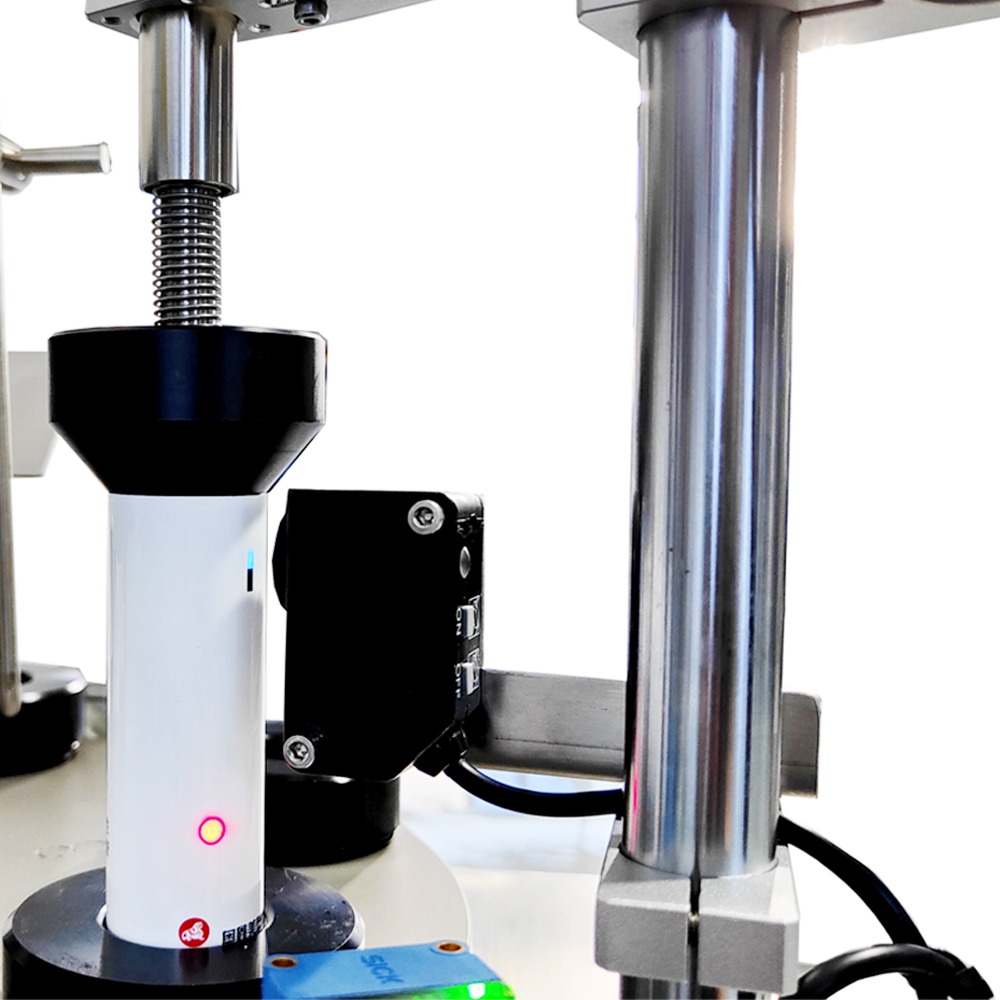

Alimentazione manuale del tubo → Pressatura automatica del tubo → Allineamento automatico (tramite rilevatore di marcatori colorati) → Sigillatura a ultrasuoni → Rifilatura automatica → Scarico
La matrice di sigillatura applica energia vibratoria all'estremità del tubo, provocando un riscaldamento per attrito tra la superficie e le molecole interne del tubo.
Quando la temperatura all'interfaccia raggiunge il punto di fusione del tubo stesso, l'interfaccia del tubo si fonde rapidamente e riempie lo spazio vuoto. Quando la vibrazione si arresta, il tubo si solidifica e assume la forma desiderata sotto una certa pressione, garantendo una tenuta perfetta.
Il pezzo sigillato soddisfa elevati requisiti di tenuta all'aria e all'acqua. Non sono necessari materiali ausiliari e il processo di sigillatura è rapido, di alta qualità ed esteticamente gradevole. Tra i vantaggi si annoverano la resistenza agli agenti chimici, l'assenza di inquinamento e la possibilità di superare i problemi legati agli adesivi o alla saldatura a caldo.

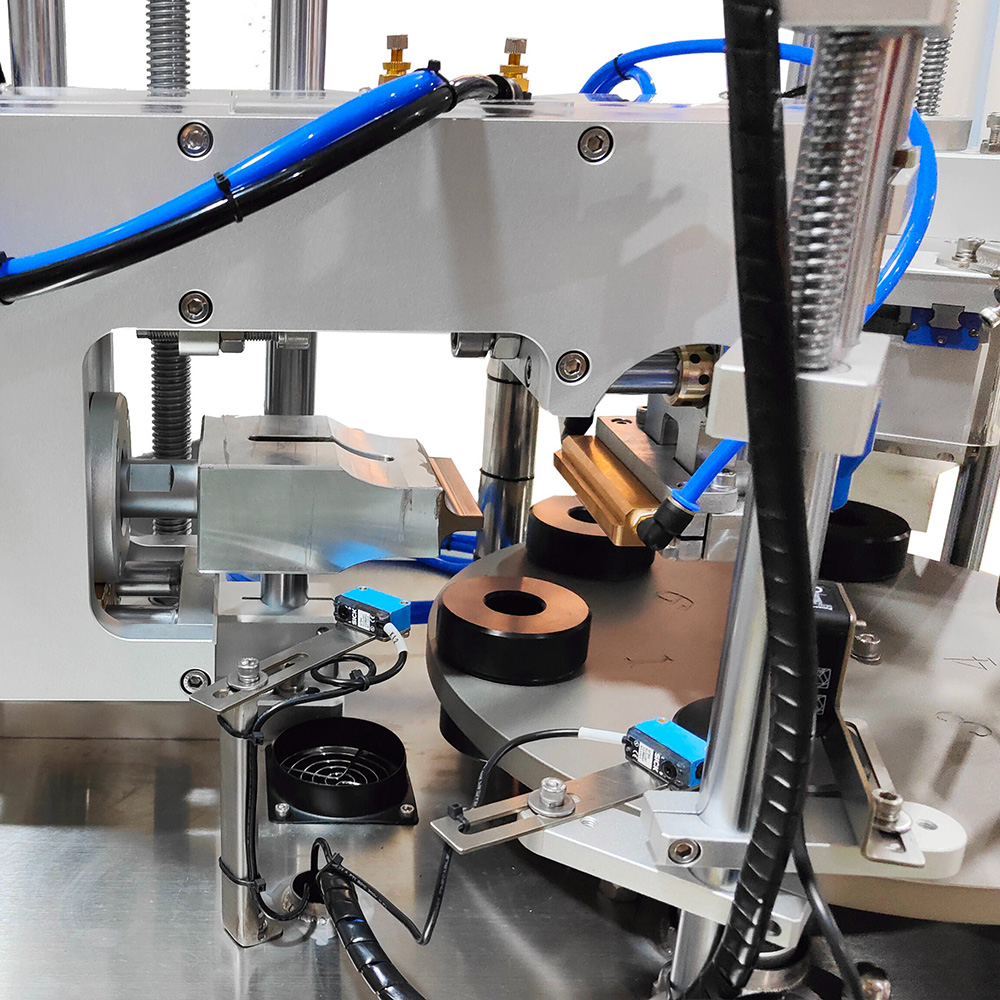

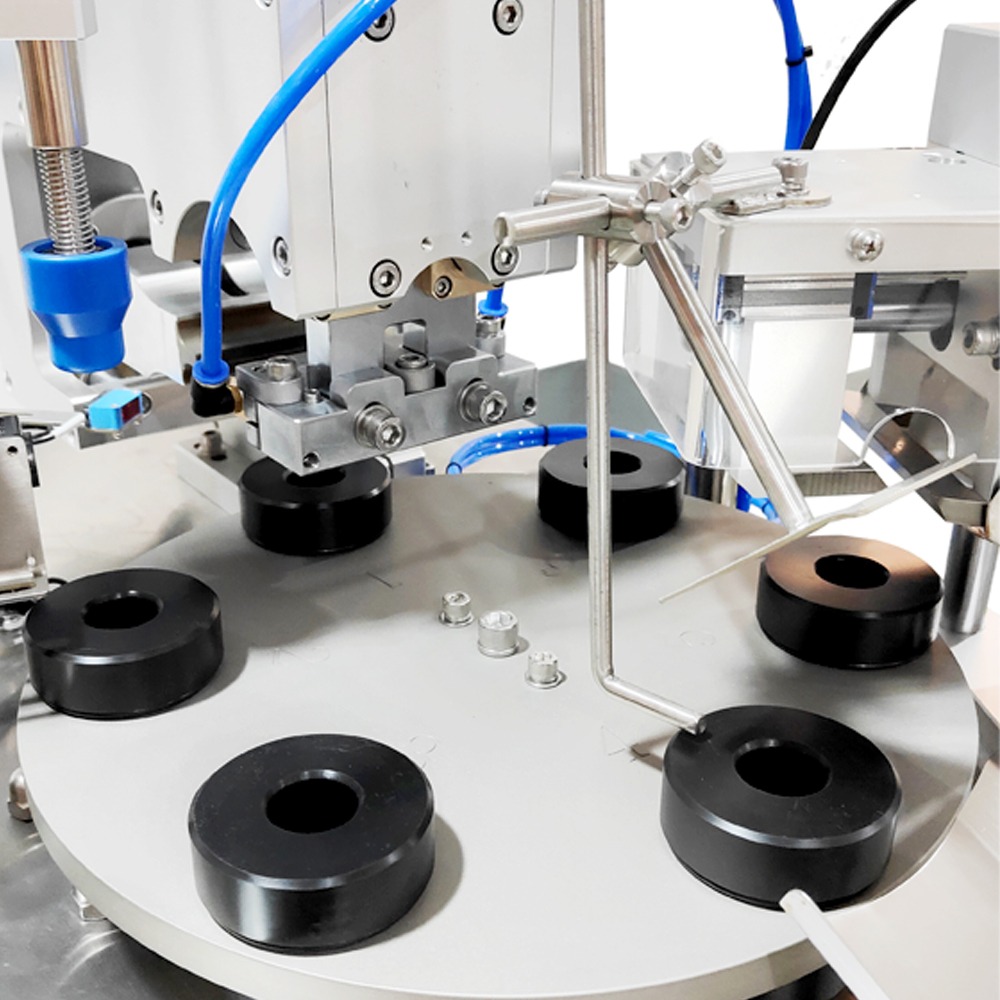

Nella configurazione rotante a 6 stazioni, la piattaforma girevole è responsabile dell'azionamento di ciascuna stazione in un'operazione ciclica. Ogni stazione è responsabile di operazioni diverse, come l'inserimento manuale del tubo, l'identificazione fotoelettrica, la sigillatura a ultrasuoni, il taglio, lo scarico del tubo, ecc. Questo funzionamento ciclico migliora notevolmente l'efficienza di sigillatura, garantendo al contempo stabilità e uniformità nella qualità della sigillatura.
Caratteristiche:
1. Velocità di sigillatura elevata ed alta efficienza:
La macchina per la sigillatura a ultrasuoni sfrutta il principio delle vibrazioni ad alta frequenza. Può essere utilizzata immediatamente dopo l'avvio, senza preriscaldamento, aumentando così l'efficienza produttiva.
Il processo di sigillatura è rapido e preciso. La forza di sigillatura è equivalente a quella della plastica stessa, garantendo sigillature solide ed esteticamente gradevoli. I motivi sono nitidi, senza deformazioni o rotture del tubo.
2. Sistema digitale intelligente di tracciamento della frequenza:
L'adozione di un sistema digitale intelligente di tracciamento della frequenza elimina la necessità di regolazione manuale e consente l'abbinamento automatico delle frequenze ultrasoniche. Offre elevata potenza e bassa rumorosità, protegge efficacemente lo stampo, garantisce prestazioni stabili e una lunga durata.
3. Ampia gamma di applicazioni:
La versatile macchina per la saldatura a ultrasuoni si adatta a tubi di diverse specifiche e materiali. È sufficiente cambiare i supporti per i tubi quando si saldano tubi di diametro diverso.
4. Facilità d'uso e alto grado di automazione:

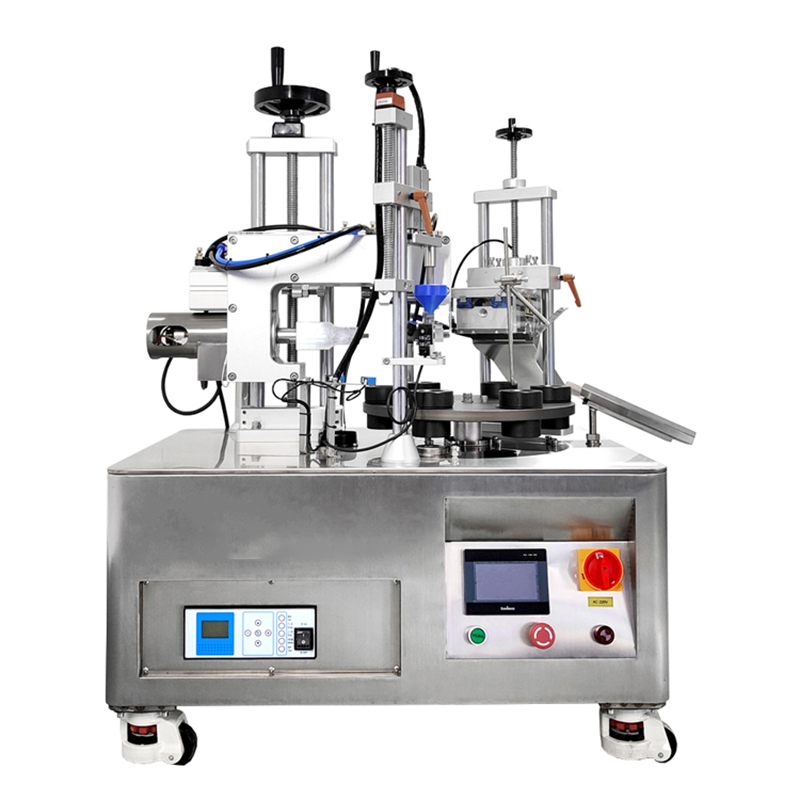

Grazie al touchscreen PLC, il funzionamento è semplice e intuitivo. Possiamo controllare individualmente allineamento, sigillatura, rifilatura e scarico, aumentando l'automazione e migliorando la stabilità e il controllo del processo produttivo.
5. Risparmio energetico e rispetto dell'ambiente:
Poiché il processo di saldatura a ultrasuoni non richiede preriscaldamento e consuma una quantità minima di energia elettrica, offre i vantaggi del risparmio energetico e della tutela ambientale. Inoltre, il processo di saldatura riduce l'inquinamento ambientale in quanto non necessita di materiali ausiliari.
Applicazione:

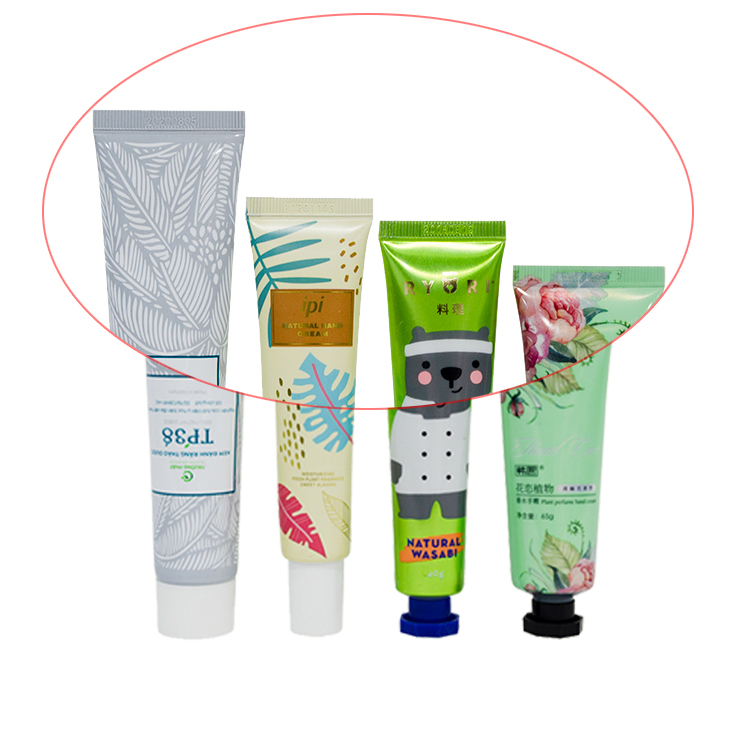

Le macchine per la saldatura a ultrasuoni trovano ampia applicazione e sono particolarmente adatte per tubi in plastica PE, PVC e PP.
Opzioni della macchina:
Supporti per tubi di diverso diametro
